指紋識別的形態多樣化
隨著指紋識別在手機上的應用越來越多，指紋識別的結構形態也呈現出不同的特點。從原理上講，有被動式的，有主動式的。從結構上看有帶金屬環，有不帶金屬環的。從保護片的工藝來看，有COATING的（又分亞光和高光）、有玻璃蓋板的、有陶瓷蓋板的、有藍寶石蓋板的。甚至還有直接放在玻璃板下面的（UNDGLASS）的。
那么究竟哪一種方式的和形態的指紋識別的模組才是當下手機主流廠商的主流之選呢？我們今天來討論一下這個話題。

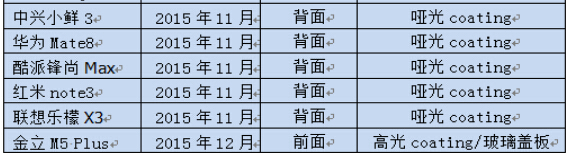

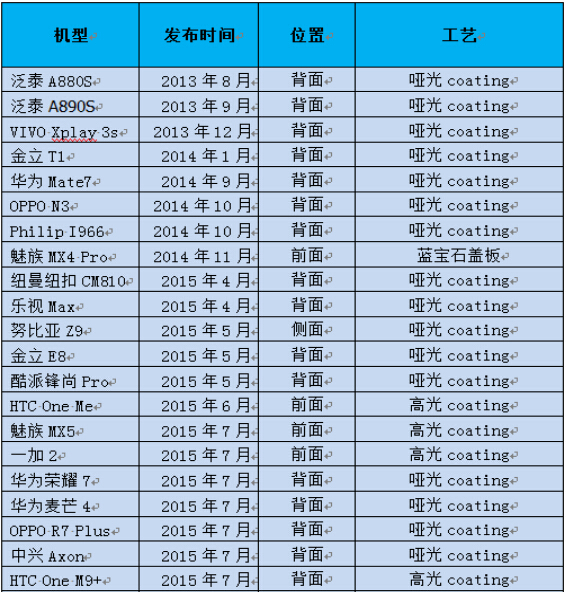

我們先來看看已經發布的一些帶指紋識別的品牌手機的指紋配置情況：
這45款機型中，32款機為背面，10款為前面，3款為側面放置。33款為啞光coating，9款為高光coating，2款為玻璃蓋板，1款為藍寶石蓋板。這些已發面布的機型已經揭示出之前指紋模組流行的主流是背面、啞光coating。那么接下來，指紋識別模組的選型會朝什么方向走呢？
影響因素重點目前需要考慮產能
要想知道哪一種形態的指紋識別模組才是主流之選，我們還必須要了解和分析下面幾個問題：
1、手機的ID設計。指紋放在前面還是放在后面？
側面放置指紋識別還不是主流，我們主要是討論指紋模組放在前面或后面的問題。兩者當然各有利弊。之前因?yàn)橹讣y識別的芯片的面積比較大，前置會極大影響屏占比，所以極大部分選擇后置，這在ID設計上也比較好安排。
而我們看到一個新趨勢是，隨著技術的發展，小面積的指紋芯片已經成為可能，一些前置設計處理得好，對于屏占比的影響也越來越小。如MEIZU將指紋識別模組與Mback鍵相結合，使得操作起來更為便捷。所以前置方案相比而言將成為下來的一波流行趨勢。
2、手機的蓋板材料。
前兩年，手機后蓋板的材料多為塑料材質，這也是因?yàn)楸阌诮邮招盘柕染C合因素影響。但是隨著射頻技術等的進步，手機的后蓋板材料向全玻璃和金屬后蓋板方向發展。如果說之前啞光coating與塑料材質比較配的話，那么高光亮面coating則與玻璃和金屬的質感更相配。
在選擇前置的方案中，因?yàn)槭謾C(jī)前蓋板主要是玻璃材質，因此，在指紋識別模組的形態方面，玻璃蓋板所采用材質也與面蓋板更為接近。在選材上比較有優勢。
3、指紋識別的芯片技術和不同材料的介質問題。
電容式指紋識別的芯片技術分為被動式和主動式幾種，但不管哪一種，由于發出信號的強度不大，很難穿透超過0.400mm的玻璃或其他介質的材料。目前業界可見最厚可量產的是用GOODIX芯片加0.175mm玻璃蓋板的方案。當然業界也有傳說可以有穿透0.300mm的玻璃或者更厚的玻璃等的方案出現。但到目前為止，仍未見有成熟的產品量產。包括IFS方案，匯頂在2014年9月就已發布，但目前仍未見有量產。而太薄的玻璃蓋板的方案，在可靠性方面，特別是落球沖擊這項，就很難通過。
4、指紋模組產業的工藝和產能情況。
目前最成熟的方案，當然還是算coating方案，coating涂層厚度啞光coating的在0.04mm,而亮光的coating因其表面還要做UV處理等,厚度達到0.06-0.07mm。coating工藝一度成為指紋識別模組生產的瓶頸，但是，這一瓶頸很快得到打破。啞光coating已經為很多國內廠商所掌握。而高光coating相對要求高一些，也已為國內歐菲等廠商所掌握，目前處于產能爬坡階段。我們看到2015年采用高光亮面coating產品的主要手機項目出貨量超過20kk。
目前主要產商的產能情況，《慧眼網》做了個預估：就高光coating這塊，歐菲目前產能為2KK/月，韓國DT為1KK/月，韓國CT為5KK/月。
當前玻璃蓋板和陶瓷蓋板，也是眾多廠商關注的一個熱點。據《慧眼網》了解，也已有眾多大的廠商在項目規劃時已經選擇玻璃蓋板方案。從我們了解到的數據來看，A公司和B公司最近都有10KK的項目規劃使用玻璃蓋板，C和D公司各有20KK的項目使用玻璃蓋板方案，其它也有約10KK的項目使用玻璃蓋板的指紋識別方案。這樣，最近玻璃蓋板的指紋識別方案總需求達70KK。如下表所示：

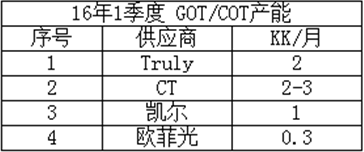

但是就玻璃蓋板的指紋識別方案產能來講，目前顯然還不能滿足業內需要，《慧眼網》觀察估計，國內玻璃蓋板和陶瓷蓋板工藝的產能為：信利2KK/月、歐菲300K/月、凱爾1KK/月。其它1KK/月。每月的總供應量不到5KK。與項目的需求已經嚴重失衡。如下圖：
玻璃蓋板和陶瓷蓋板工藝方案其關鍵瓶頸工藝在于芯片與玻璃蓋板和陶瓷蓋板的貼合。由于需要在凈房完成這一工序，并消除涂貼膠過程中產生的氣泡，提升良率等因素，決定當前玻璃蓋板和陶瓷蓋板方案產能爬坡解決還需要一段時間。
高光coating應是當前最好選擇
