在物聯網萬億級市場規模的催化下，智能化、移動性、低功耗早已成為半導體市場主流趨勢，嵌入式計算機模塊化領域亦不外乎。由SGET（Standardization Group for Embedded Technology）協會領導通過的SMARC（Smart Mobility ARChitecture，智能移動架構）標準正是為超小尺寸、低功耗、低成本、高性能的多功能計算機模塊而生。典型設計功耗在 6W 以下的SMARC® 標準計算機模塊，可以滿足越來越多智能設備對低功耗和小尺寸的嚴苛要求。
作為一個開放、全球性的標準，SMARC®能夠充分利用x86架構和ARM架構的優勢，非常適合低功耗、低成本和高性能的下一代嵌入式應用。同時，SMARC®的低功耗設計允許被動散熱，從而可以構建一個更適于物聯網發展大方向的更小、更安靜、更潔凈的系統。英蓓特，國內嵌入式解決方案專家，多年深耕模塊化電腦領域，作為產業強有力的發聲者，英蓓特先后推出兩款基于SMARC®架構的產品——SOM-SM8800、SOM-SM9300。
作為英蓓特面向醫療儀器、工業控制、通信等領域推出的SMARC®標準核心板，SOM-SM8800采用ARM CortexTM-A9架構，支持主頻為1000MHz的TI AM4378處理器，表貼 2顆512MB的DDR3L SDRAM顆粒，最高提供1GB的外部RAM訪問空間。在更加精簡的82mm×50mm的超小尺寸上，SOM-SM8800板載一顆4MB 的 QSPI Flash，并默認作為運行軟件系統的啟動盤，同時搭載一顆4GB的 eMMC Flash，一顆32KB 的 EEPROM，用于存儲例如板卡配置等的重要信息。雖然產品結構設計精簡，但SOM-SM8800創新配備了多種I/0界面，例如一路 10/100/1000 Mbps 三速以太網接口、JTAG接口、3路LED控制等。同時，SOM-SM8800核心板遵循SMARC®標準，通過金手指的方式，引出了CPU資源，包括：1*12Bit Camera， 1*10/100/1000M Ethernet，2* 4Bit SDIO，2*SPI, 2*MCASP(IIS)，4*IIC，1*USB OTG， 1*USB Host，1*24Bit LCD， 4*UART，2*CAN， 8*ADC，17*GPIO等。

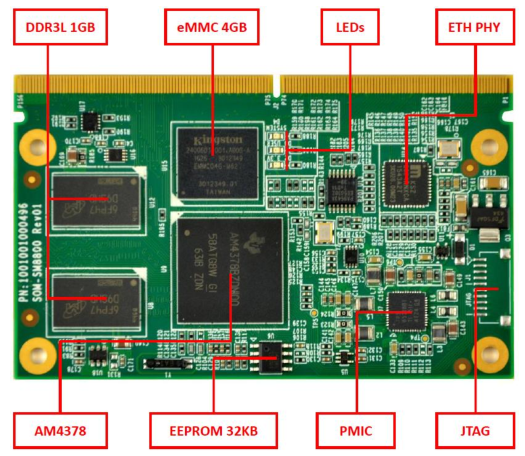

圖1：SOM-SM8800系統布局圖
此外， SOM-SM8800核心板不僅可在0——70℃的工業級溫度區間工作，還能提供適用于-40℃至85℃軍用寬溫環境應用。得益于英蓓特16年嵌入式領域的研發積累，超小尺寸、低功耗、低成本、高性能、豐富的外部接口以及強勢的工作溫度等電氣特性使得SOM-SM8800應用場景非常廣泛，能夠滿足包括游戲外設、家庭和工業自動化、消費類醫療器械、打印機、智能收費系統、智能售貨機、稱重系統、教育終端、高級玩具等在內的多領域不同需求。
如今，隨著物聯網引領下智慧工業的進步和發展，嵌入式產品的需求也越來越多樣化，采用ARM計算機核心板搭配定制化載板的設計方式越來越被大家所接受，特別是以金手指形態的接口借助其標準化、易用性已經成為這個行業的主流， 而且其可靠性也經受了市場的考驗，目前已普遍用于工業控制、物流管理、醫療、電力等高可靠性要求的領域。
同樣對標趨勢的還有英蓓特推出的基于 NXP i.MX6 系列 CPU 的 SMARC® 標準模塊SOM-SM9300。同樣采用半卡尺寸82mm×50mm，采用SMARC® 標準314pin金手指通訊接口的SOM-9300將 i.MX6 SoC 模塊的資源進行最大化輸出，具有 2 路 USB2.0 高速接口、2 路 SDIO、10 位并行 Camera 接口、MIPI 2Lanes Camera 接口、1 路千兆網絡接口、1 路 I2S 接口、1 路 SATA 接口、2 路 SPI 接口、1 路 PCIe 接口、4 路 UART 接口、2 路 CAN 口、HDMI接口、1 路 LVDS 接口、24Bits LCD Parallel 接口、4 路 I2C 接口、1 路 SPDIF 接口并且提供了 12 個 GPIO 接口供客戶使用。
圖2：SOM-SM9300系統框圖
采用ARM CortexTM-A9架構，支持主頻為1000MHz的NXP i.MX6系列處理器，最高支持1GB的DDR3L板貼內存，搭載4GB的 eMMC Flash，完美支持0——70℃工業級應用溫度，非常適用于醫療儀器、視頻監控、工業控制、通信等領域，在后座娛樂系統、車載信息服務、智能監控器、多媒體互聯網設備、航空航天與國防、醫療保健儀器與設備等應用中表現優異。
SOM-SM8800以及SOM-SM9300的相繼推出，從另一角度印證了英蓓特是國內首屈一指的嵌入式解決方案提供商。英蓓特基于SMARC®標準設計的兩款核心產品，不僅因其超小尺寸、低功耗、低成本、高性能等優點備受矚目，更重要的還是因?yàn)椋诨赟MARC®標準設計的前提下，SOM-SM8800以及SOM-SM9300能將CPU模塊資源進行最大化輸出，使得客戶的設計可以更加簡單地進行平臺遷移，在大幅縮短客戶設計周期的同時也替客戶節約了研發開支，一舉雙贏。
今年6月，SGET組織發布了全新的SMARC®2.0規格，此新規格作為嵌入式計算機模塊技術的里程碑，專為面向多媒體與物聯網(IoT)連接的小型系統而設計。SMARC®2.0標準強調專注于多媒體，透過MXM3.0連接器的314引腳，支持多數多媒體端口和四個視頻輸出，并提供許多先進的串行IO、物聯網、網絡及視頻端口等?？傊?，從SMARC1.1到2.0的大躍進，令SMARC®在模塊化電腦領域的定位更加明晰。
正如英蓓特研發總監表示的：“超小尺寸，面向需要低功耗的移動應用，可快速上市并具備高可靠性，讓基于SMARC®標準的多功能計算機模塊成為業界主流。下一步，英蓓特必將擴增產品線，進一步強化英蓓特在計算機模塊的領先優勢，在上游產業鏈幫助客戶更好發力。”
