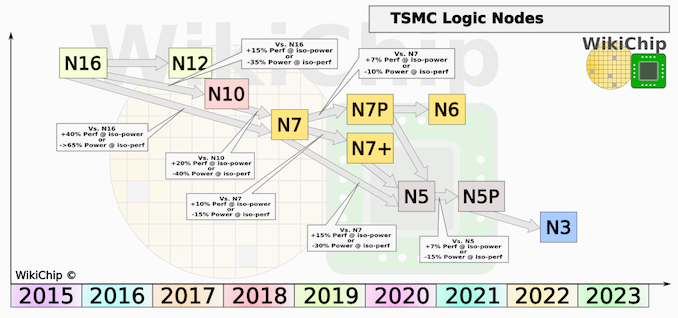

在今天的IEEE國際電子器件大會（IEDM 2019）上，臺積電概述了其在5nm工藝上取得的初步成果。目前，該公司正在向客戶提供基于N7和N7P工藝的產品。但在向5nm進發的時候，兩者賈昂共享一些設計規則。據悉，與7nm衍生工藝相比，N5新工藝將增加完整的節點，并在10層以上廣泛使用EUV技術，以減少7nm+制程的總步驟。此外，臺積電會用上第五代FinFET技術。
?。}圖via AnandTech）
TSMC表示，其5nm EUV可將密度提升約1.84倍、能效提升15%（功耗降低30%）。當前測試的芯片有256 Mb SRAM和一些邏輯器件，平均良率為80%、峰值為90%。
顯然，盡管新工藝能夠縮小現代移動芯片的大小，但收益率要低得多。目前新技術正在處于早期測試階段，預計可在2020上半年轉入量產，預計5nm成品芯片可在2020下半年準備就緒。
目前TSMC 7 nm工藝可在每平方面積上堆積1億個晶體管（約96.27 mTr/mm2），5nm新工藝可達177.14 mTr/mm2
作為試產的一部分，TSMC會制造大量的測試芯片，以驗證新工藝是否如預期般推進。其中包括一種靜態隨機存儲（SRAM），以及一種SRAM+邏輯I/O芯片。
TSMC展示了具有大電流（HC）和高密度（HD）特性的SRAM單元，尺寸分別為25000/21000平方納米。同時，該公司正在積極推廣有史以來最小的HD SRAM。
至于組合芯片，TSMC表示其包含了30％SRAM、60％邏輯（CPU/GPU）、以及10％的IO組件。SRAM部分為256 Mb，所占面積為5.376平方毫米。
不過TSMC指出，該芯片不包含自修復電路，意味著我們無需添加額外的晶體管，即可實現這一功能。若SRAM占芯片的30％，則整個芯片面積為17.92平方毫米左右。

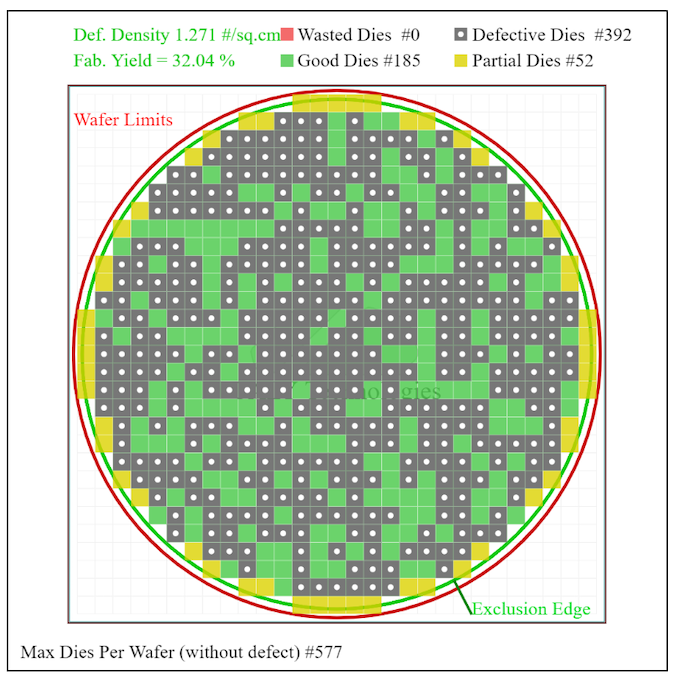

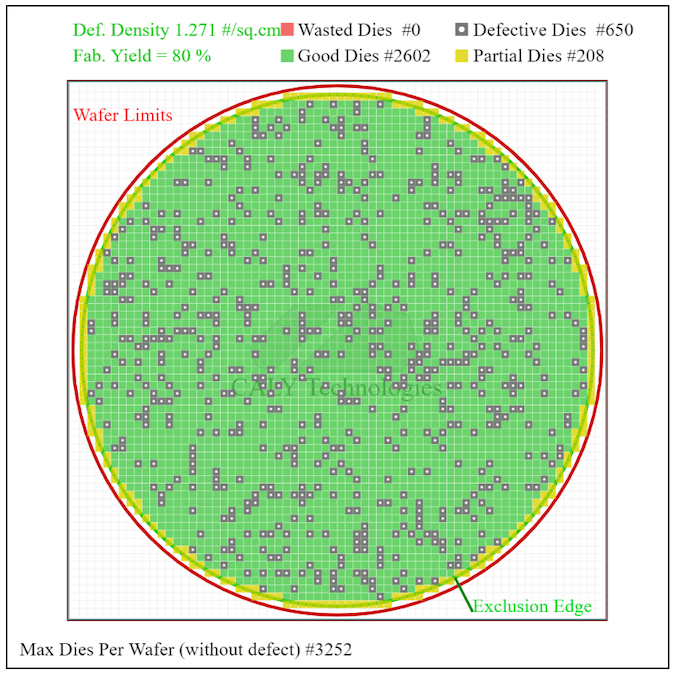

目前TSMC公布的平均良率約為80%，單片晶圓的峰值良率則高于90%。但17.92平方毫米的面積，意味著它并非高性能的現代工藝芯片。
通常情況下，芯片制造商會首先咋移動處理器上小試牛刀，以分攤新工藝的高昂成本嗎，比如基于7nm EUV的麒麟990 5G SoC（面積接近110平方毫米）。
盡管AMD Zen 2芯片看起來很大，但并非所有組件都采用EUV工藝生產。不過展望未來，它也更適合遷移至5nm EUV。

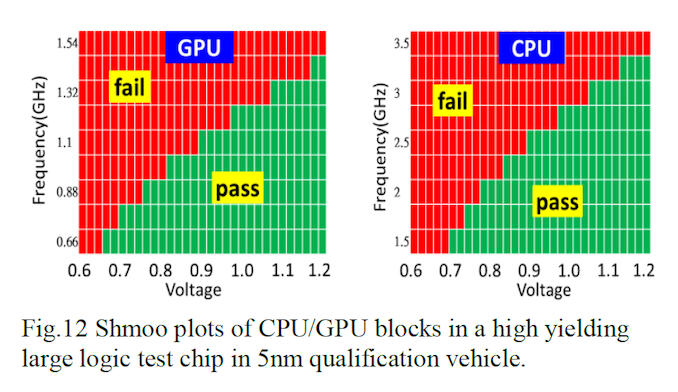

在臺積電試產的CPU和GPU芯片中，眼尖的網友，應該可以看出一些端倪，比如通過芯片可以達成的頻率來逆推良率。
在TSMC公布的數據中，CPU可在0.7 V電壓下實現1.5GHz主頻，并在1.2 V電壓下達成3.25 GHz頻率。
至于GPU，圖中顯示可在0.65 V時實現0.66 GHz頻率，并在1.2V電壓下提升至1.43 GHz。

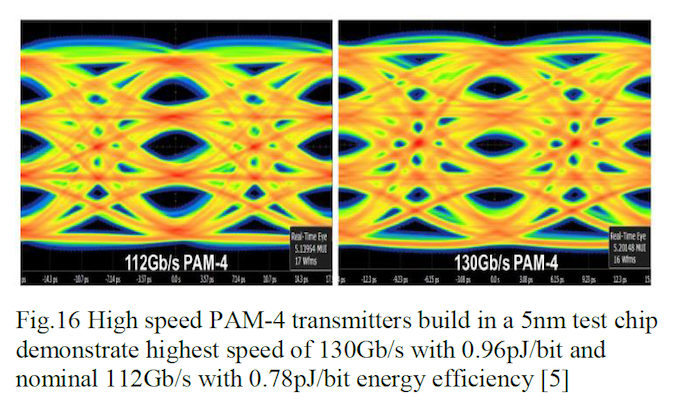

對于未來的芯片來說，支持多種通信技術，也是一項重要的能力。因此在測試芯片中，TSMC還介紹了高速PAM-4收發器。
此前，我們已在其它地方見到過112 Gb/s的收發器。而TSMC能夠以0.76 pJ/bit的能源效率，達成同樣是速率。
若進一步推動帶寬，TSMC還可在肉眼可見的公差范圍內取得130 Gb/s的成績，且此時能效為0.96 pJ/bit。（對PCIe 6.0等新技術來說是好事）

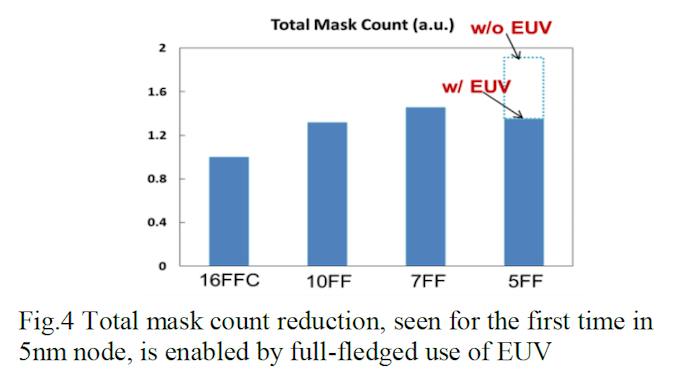

為了改進越來越復雜的EUV工藝，TSMC在基于193 nm的ArF浸沒式光刻技術上花費了很多心思。曾經28nm制程的30~40道掩膜，現已在14/10nm上增加到了70道。
有報道稱，一些領先的工藝，甚至超過了100道掩膜。好消息是，TSMC在文中表示，其將在10曾以上的設計中廣泛使用精簡掩膜的新技術。

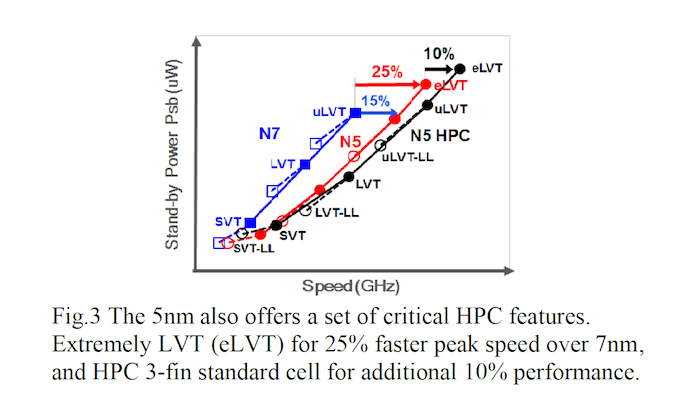

在IEDM上，TSMC還描述了七種不同的晶體管供客戶挑選，包括高端的eVT和低端的SVT-LL，uLVT、LVT和SVT（這三種都是低泄漏/LL的衍生版本），以及從uLVT大幅跳躍到的eLVT。
