1、項目背景及意義

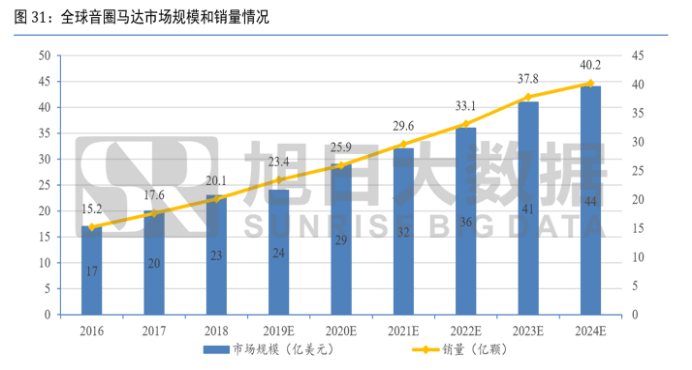

VCM馬達市場規模持續上升，2016年全球手機音圈馬達消費量14.9億顆，預計2020年將達到28億顆，2016~2020年年復合增長率17.1%。
雖然市場規模在不斷擴大，但VCM馬達廠商普遍面對毛利率水平較低，市場格局變化快，新興技術落地量產受阻的問題。本報告希望能夠從全球?qū)＠嵌绕饰鯲CM馬達市場的過去，洞察VCM馬達市場未來。
2、項目及分析內容
本報告涉及檢索全球19個國家的專利庫信息，通過對VCM相關專利的數量，地理分布，技術路徑等方面進行梳理從而做出分析和推測。（受時間限制影響，本報告檢索語言僅為中文和英文，在日韓地區的受保護的專利信息可能有所遺漏）
二、檢索策略及主要檢索數據庫
檢索區間：2010年1月1日至2020年11月11日（VCM最大的應用領域智能手機從2010年開始逐步普及）
檢索目標：涵蓋了VCM,音圈馬達，閉環馬達，OIS馬達的相關專利（其中剔除模組廠制造專利及其他干擾專利）
檢索數據庫范圍：全球?qū)＠麛?shù)據庫
檢索語言：中文&英文
1、總體趨勢分析
音圈馬達主要應用于手機、平板、筆記本電腦等移動設備的攝像頭模組。音圈馬達制造企業直接服務于攝像頭模組廠，而移動終端設備對攝像頭模組的需求直接影響音圈馬達行業發展。隨著消費者對攝像功能的要求不斷提高，攝像頭的對焦速度的提高、拍照錄像的穩定性、拍照效果的優化等，需要音圈馬達企業對產品技術的改進和加強創新，與之對應VCM專利數量也是逐年增長。

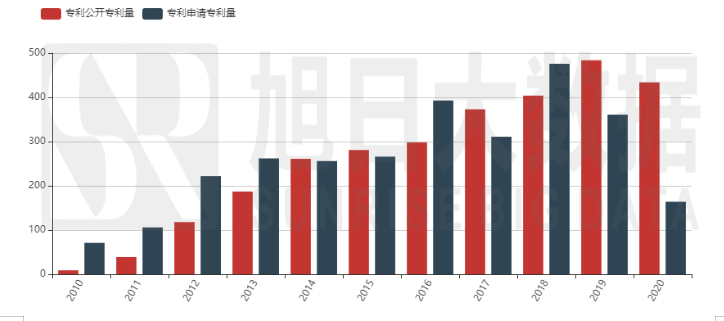

截至2020年11月11日，音圈馬達（VCM）相關專利申請已公開專利2888件，其專利在2018年達到了申請量的階段性頂峰，該年專利申請量為歷年之最共計476件。
2、主要保護地域分析

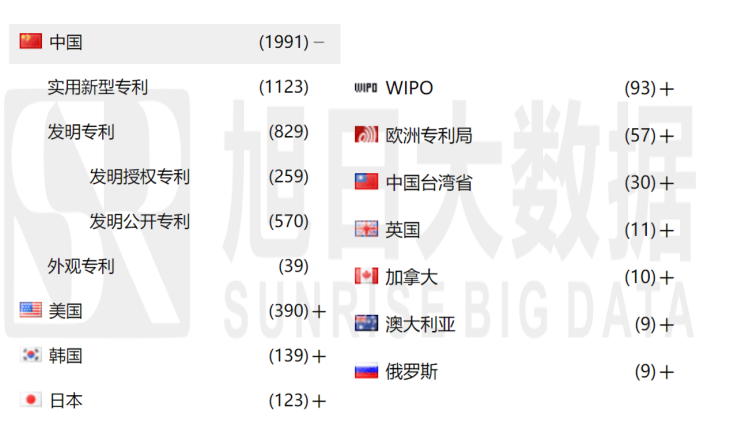

從專利保護地域來看，中國的專利申請量最多，占全球68%（其中實用新型1123件，發明專利829件）。這代表著該地區的技術創新活躍度較高，市場競爭也比較激烈。
3、重要專利申請人分析
從專利的數量維度來看，專利擁有者可以分成三個梯隊：第一梯隊是VCM馬達的生產廠商，數量不多但是專利量高。第二梯隊是各大手機廠商，可見主流品牌皆有相關布局，且專利數量較為接近。第三梯隊以VCM馬達的上游供應商和非手機終端應用廠商為主，參與者數量眾多但專利集中度不高。
從中國VCM專利申請量分布趨勢上看，專利總量top5分別是廈門新鴻洲精密科技有限公司，宜興市貴鑫磁電高科技有限公司，河南省皓澤電子有限公司，貴鑫磁電高科技有限公司，新思考電機有限公司。
如上大部分專利的積累開始于2012年，并在2018年達到增長峰值。2019年VCM馬達專利新增量開始有所下降，其原因可能是市場上需求的馬達和生產廠商的技術已經有了較好的匹配，企業迎來獲利期。也可能是進一步的技術突破出現瓶頸，市場分化在即。但在如此事態下，江馨微，中藍，新思考依然保持了較高的專利產出。特別值得注意的是新思考，在今年疫情的影響下進行逆向操作：公示了大量專利。其中有不少專利涉及到價值量較高的OIS馬達，SMA馬達。
另外隨著VCM馬達市場的增長，可能會吸引一部分有技術實力和制造能力的玩家入場，如LG就進行了一定量的專利布局。其戰略目的值得中國廠商注意。
4、專利技術布局分析
總體來說，目前通過統計專利技術分類情況了解到：領域內的專利申請熱點主要集中于電機設計，而對自動聚焦、馬達驅動、算法專利申請量相對較少，當前該領域的技術的創新稍顯薄弱。
中國馬達企業專利技術戰略布局分析

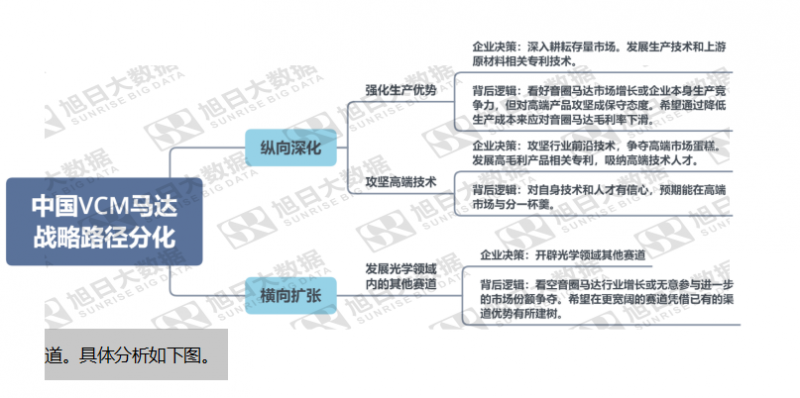

中國的VCM馬達企業在過去幾年里實現了快速的崛起，目前已經占據了約40%的市場份額，但隨著技術升級的到來，這些企業也將面臨大考。從專利申請分布的來看，企業的戰略路徑主要有三條，分別是：強化生產優勢，攻堅高端技術，橫向拓展光學領域的其他賽道。具體分析如下圖。
5、VCM馬達技術發展推動力

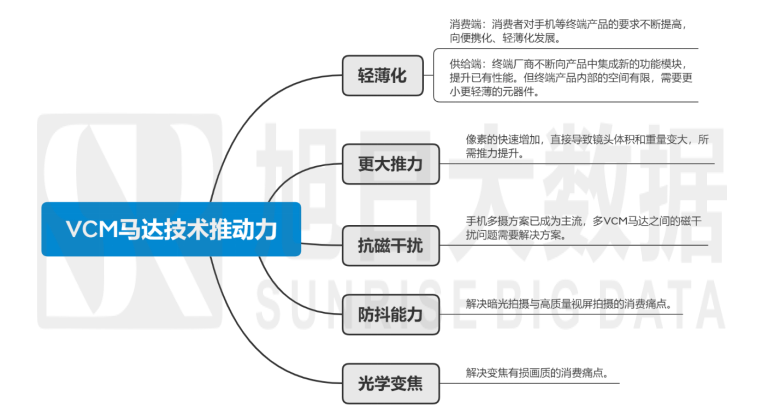

VCM馬達技術發展的推動力主要集中在輕薄化，更大推力，抗磁干擾，防抖能力，光學變焦等方面。
隨著終端產品的功能日益豐富，體積日趨輕薄，電子元件不斷向高精密度方向發展，性能也在不斷提高。如隨著像素不斷提高的消費訴求，鏡頭尺寸也逐漸變大，需要更強推力的馬達才能完成鏡頭的對焦過程。而音圈馬達精密度的提升對產品設計、生產工藝水平的要求更高，需要音圈馬達制造企業加大研發投入，提升產品技術水平，完善工藝流程的一體化全自動水平。
VCM馬達市場格局分化已箭在弦上，企業技術研發所帶來的優勢將會在未來市場競爭中逐步顯現。
