一．?dāng)z像頭芯片發展回顧
攝像頭芯片，也就是圖像傳感器（Image Sensor）。其主要作用是將光學圖像信號轉換為電信號的傳感器，可以將圖像傳感器在攝像頭中的作用理解為視網膜在人眼的作用。
早期的圖像傳感器主要為真空電子器件，先后使用過光電攝像管（iconoscope）、移相正析攝像管（image orthicon）、光導攝像管（vidicon）、硒砷碲攝像管（saticon）、雪崩倍增靶攝像管（HARP）等。
20世紀60年代開始，先后有多種固態圖像傳感器（solid-state image sensor）方案面世，其中最重要的是貝爾研究所1969年發明并于次年對外發表的CCD（Charge Coupled Device，電荷耦合元件）圖像傳感器，自此，圖像傳感器逐步從真空電子掃描方式發展為固體自掃描輸出方式。20世紀90年代，CMOS（Complementary metal-Oxide Semiconductor，互補金屬氧化物半導體元件）圖像傳感器出現，隨著工藝進步，逐步取代CCD成為主流的傳感器類型。

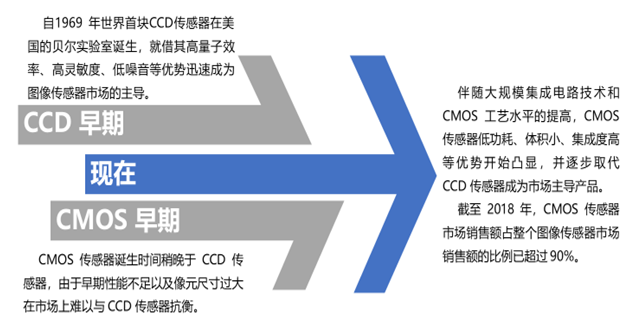

圖1：CCD和CMOS發展歷程

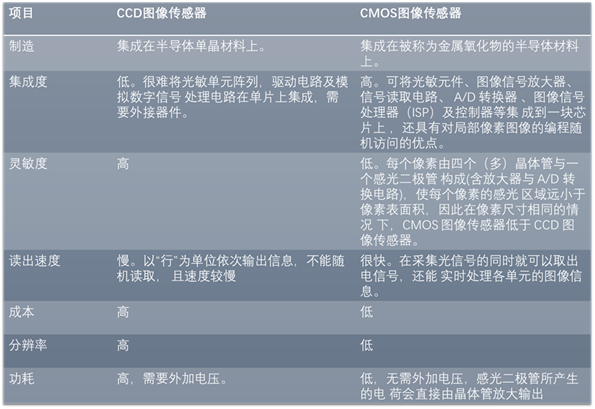

表1：CCD圖像傳感器與CMOS圖像傳感器比較

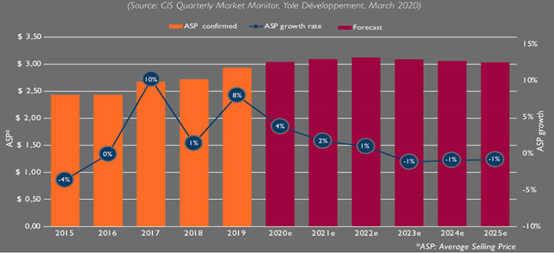

圖2：CIS（CMOS圖像傳感器）市場平均單價趨勢及預測圖來源：Yole
CMOS的市場價格情況根據Yole統計數據，CIS（CMOS圖像傳感器）平均單價在2015-2019年度呈上升趨勢，其中2017年和2019年有較大突破，其原因是手機攝像頭方案由單攝、雙攝，向多攝發展造成的需求量大增。其后在2020-2025年基本穩定，維持在3美元的水平。

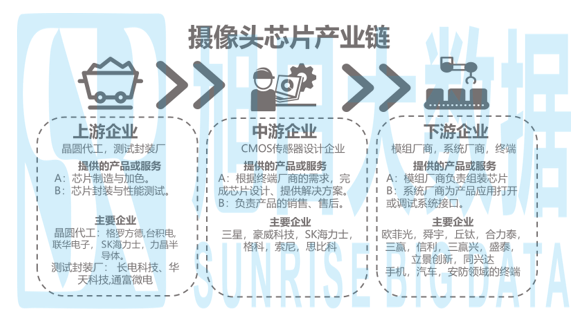

二．?dāng)z像頭芯片產業鏈
1.上游情況：原料靠日系，代工靠臺系，封裝測試在中國。
目前芯片制造環節中，硅片及光刻原材料供應主要依賴日系企業，日系企業的原材料供應占比達到50%。由于芯片制程工藝較難及晶圓廠投資資金較大，中國CMOS傳感器設計企業普遍缺少生產加工能力，通常將完整的產品設計方案交由晶圓代工廠進行加工，導致了中國CMOS傳感器產業鏈中游參與者較依賴于海外廠商，議價能力受晶圓代工廠限制。中國本土CMOS傳感器設計企業多數趨向采用臺積電作為晶圓代工廠。
相比于晶圓代工及中游環節的CMOS傳感器設計流程，芯片封裝測試對技術需求相對較低，具有勞動密集的特點。產規模及成本管控決定封裝測試廠商的行業競爭力。中國在這個領域占有一定優勢。

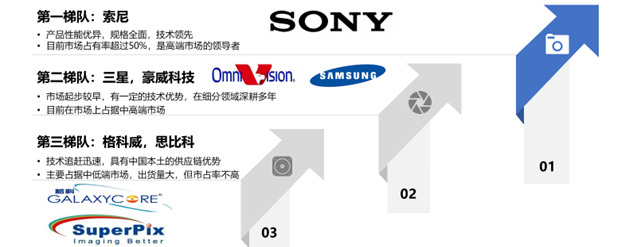

2.中游情況：高端市場海外主導，低端市場國產發力
目前攝像頭芯片高端市場仍然被日本，韓國，美國的企業主導。中國企業正在快速實現技術追趕，目前已經廣泛運用于國產手機的副攝像頭。未來，第三梯隊企業在經過多年的技術追趕后，可能憑借較低的產品成本、豐富的營銷渠道及中國強大的供應鏈體系，有機會向上躍進成為行業頭部。
3.下游情況：多攝方案拉動需求，車載安防領域前景廣闊
CMOS傳感器產業鏈下游環節由模組廠商、系統廠商及終端廠商組成。模組廠商負責將系列相互關聯的CMOS傳感器芯片進行組合，使其可以嵌入智能手機、安防監控等設備中。系統廠商是負責為終端廠商提供系統應用的企業。但最主要市場需求仍然是終端廠商主導。
終端廠商對CMOS傳感器有直接需求，涉及領域包括智能手機、安防監控、汽車車載、工業及醫學領域等。如今在應用方面，以占比最高的智能手機領域?yàn)槔?，多攝方案逐漸成為主流，CMOS也隨之水漲船高。下圖為2017年至2024年單只攝像頭個數的變化趨勢以及對未來的預測，可以看出自2017年至2020年，攝像頭數量的增速一直保持上升趨勢，五年復合增長率為6.82%。但在未來多攝方案的鏡頭數量很可能遇到瓶頸，中國智能手機行業正逐漸趨于飽和。安防監控與汽車車載應用可能會成為CMOS傳感器增長重點動力來源。

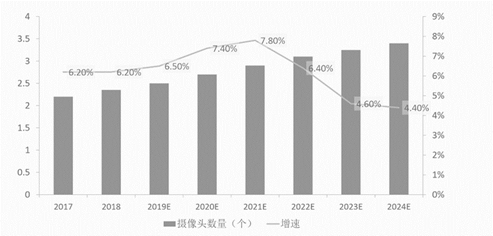

圖4.手機攝像頭年均個數及增速
未來中國攝像頭芯片增長驅動力：
?。?）攝像頭芯片作為智能手機攝像頭的關鍵部件，多攝方案的流行將會推動新一輪CMOS傳感器市場需求的增長；（3）中國連續出臺鼓勵政策推動半導體行業的發展，CMOS傳感器作為半導體行業下的基礎產業，將會受到政策紅利驅動；（4）CMOS傳感器下游行業的應用在安防監控、汽車車載等領域尚存較大的提升空間，為CMOS傳感器的應用提供較為廣闊的市場發展前景。
