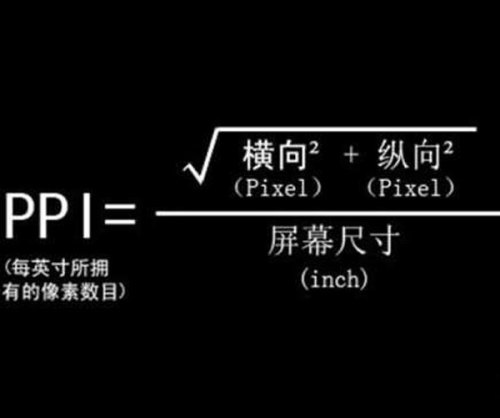

視網膜屏第一次被人們熟知，是2010年蘋果將其用在iPhone4手機上，它將960×640的分辨率壓縮到一個3.5英寸的顯示屏內。從而該屏幕的像素密度達到326PPI，稱之為“視網膜屏幕”，iPhone4是當時顯示效果最好的手機。
目前，手機屏幕廠商能夠?qū)崿F(xiàn)的PPI越來越高，三星公司今年3月份推出的Galaxy S6手機，其顯示屏大小為5.1inch，采用Super AMOLED材質，顯示規格為2560*1440，像素密度更是達到了驚人的577PPI，視頻畫面顯示質量達到業界領先水平。
廠家都很重視屏幕的PPI，那么究竟怎樣才能提高屏幕的PPI呢？筆者從顯示面板設計的專業角度對它進行了分析。目前手機屏幕主要是液晶顯示（LCD）屏和有機發光二極管顯示（OLED）屏，這兩種屏幕的構成都包括薄膜晶體管（TFT）驅動背板。下圖以LCD屏為例，在顯示中，由TFT開關控制LCD，其中TFT開關陣列制作在一塊玻璃上。如果單個像素越小，那么像素密度就會越高。怎樣才能使得像素尺寸盡可能小呢？
筆者在設計顯示面板的時候主要從以下三個方面考慮：
金屬走線的線寬線距，金屬走線的線寬線距主要是由制作設備、工藝條件和電學要求（主要考慮信號延遲）共同決定。
TFT的大小，包括TFT的溝道長度和寬度，TFT溝道不能太短，否則TFT將沒有好的性能，TFT的寬度也不能太小，否則提供的電流會很小，無法在規定的時間內完成充放電。另外，TFT的大小與結構也有關系，采用背溝道刻蝕型TFT或者頂柵自對準型TFT往往可以使得TFT尺寸更小。
TFT的類型，目前應用在顯示面板的TFT包括三種類型，即非晶硅TFT、多晶硅TFT和金屬氧化物TFT。多晶硅的電子遷移率（單位電場的電子移動速率）最高，因此，多晶硅TFT尺寸可以最小，從而實現最高PPI。
