眾所周知，對于5G手機而言，由于功耗大導致散熱成為行業熱點，在這種情況下，手機廠商一方面采用大容量電池；而另一方面，則加強手機散熱性能。這也是近年來手機散熱概念股頗受資本市場關注的主要原因。
從目前已發布的5G手機來看，在華為發布Mate 20 X（5G）后，三星也發布了NOTE 10 5G版本，緊接著vivo旗下IQOO也發布了5G手機，對比三款手機可以發現，三者不約而同的采用大電池以及大尺寸屏幕，并且都在發布會上重點講述了散熱系統。
究其背后的原因是在5G手機功耗大的情況下，高容量電池和強悍的散熱系統成為重點，此時采用尺寸更小的元器件無疑至關重要，有效的利用內部結構則也變得愈發重要。
以屏下光學指紋為例，目前市場上主流的屏下光學指紋識別方案是COB（chip on board)方案—芯片與外圍元器件都是直接放在FPC（Flexible Printed Circuit）軟板上。屏下光學指紋方案正是使用的這個方案得以在手機終端大規模應用，但其劣勢也較明顯—COB封裝的模組尺寸較大，擠壓了電池空間。
一方面，因?yàn)镃OB模組是基于Wire Bonding的技術，所以軟板上的內引腳及金線引線需要一定的空間；同時，焊接在軟板上的外圍元器件占用了一定的空間。這就造成了COB模組的X Y方向的尺寸比較大，電池尺寸被迫做出犧牲。
另一方面，因?yàn)槟＝M廠必須使用COB的組裝線體來組裝目前屏下光學指紋識別COB模組，然而COB的組裝線體產能較為緊張（基于現在終端的攝像頭的數量增長過快，需要更多的COB線體來組裝手機上的攝像頭），進一步限制了智能手機的產能。
為此，業界領先的人機交互及生物識別方案供應商思立微宣布，其推出最新適用于OLED屏下光學指紋識別的CSM(chip-scale module)方案GSL7001F，在模組尺寸（XY方向）極具優勢，比上一代傳統COB(chip on board)方案，面積可縮減50%，為客戶整機內部器件堆疊貢獻更多可能性。
眾所周知，傳統COB方案因其制程成熟很快贏得客戶青睞，但在整機結構設計中，COB方案XY方向尺寸過于龐大，導致整機廠商必須重新調整內部器件的堆疊尤其是電池。針對這一痛點，在保證性能和可靠性的前提下，思立微一直致力于將指紋模組小型化，且通過系統優化設計，解決了模組必須旋轉一定角度的行業難題，將小型化做到業界極致。

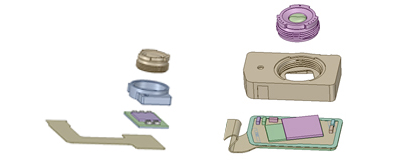

圖示：CSM與COB對比圖
據悉，CSM方案沒有使用傳統的COB封裝工藝（COB對于芯片的封裝是通過Die Attach和Wire bond來完成），而是改為使用Flip-chip的方式節省了XY方向的面積。

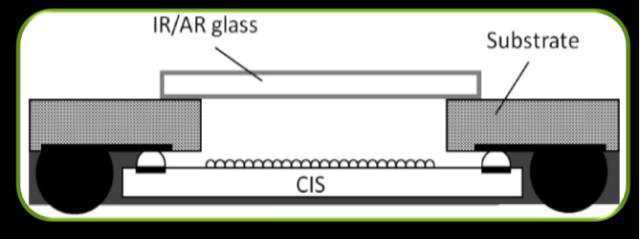

芯片封裝體
并且經過設計優化，進一步提升了該方案的集成度，可以讓FPC軟板的元器件區域空間減小，若進一步結合去Flash的技術，可以完美達成0外圍器件的指紋方案。

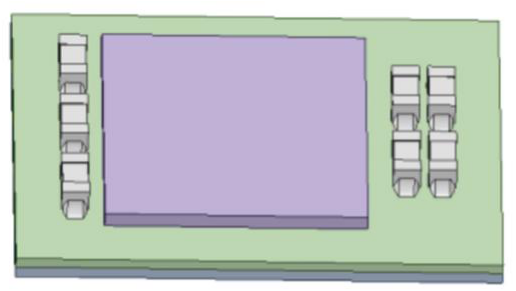

芯片封裝體
據悉，CSM方案無需COB工藝線，不會受限于COB產能緊張（雙攝/三攝的大出貨量），模組廠只需有成熟的SMT工藝與鏡頭裝配工藝，在思立微成熟測試方案的支持下，即可完成整個模組的生產到交付。
據了解，此次CSM方案是思立微歷經一年多密集研發的成果，已經完成了所有的質量和可靠性測試，目前已有多家客戶進入量產調試階段。測試階段也攻破了各類技術難點。例如，因?yàn)樾酒庋b體是一個密閉空間，在SMT時很容易有“爆米花”的現象，這就給水汽留下了生存空間，影響了產品的可靠性或者性能。為了解決這個問題，思立微實驗了各種工藝，使用彎曲管道管控、抽真空等等，最終達到量產要求。
從屏下指紋芯片發展趨勢來看，未來的屏下光學指紋識別勢必會朝著性能更好、更快（識別準確率更高，識別錯誤率更低，解鎖更快）、更智能化（會隨著人的指紋變化而變化—不同的年齡，不同的季節）、產品更小的方向發展；產品更小不僅僅局限于X Y方向，也會在Z方向需要更薄的產品。
而思立微作為電容指紋和屏下光學指紋領先廠商，一直致力于不斷推出解決客戶痛點的指紋識別方案。思立微深耕技術創新路線，相繼推出國內首創MCU和傳感器集成方案，首創可調焦光學指紋模組方案，以及最先將3P式鏡頭應用于指紋識別模組，持續引領行業技術進步。
